Facteur Amortissement Amplificateur





Pour calculer le facteur d'amortissement d'un amplificateur audio il faut mesurer sa résistance (ou impédance) interne.

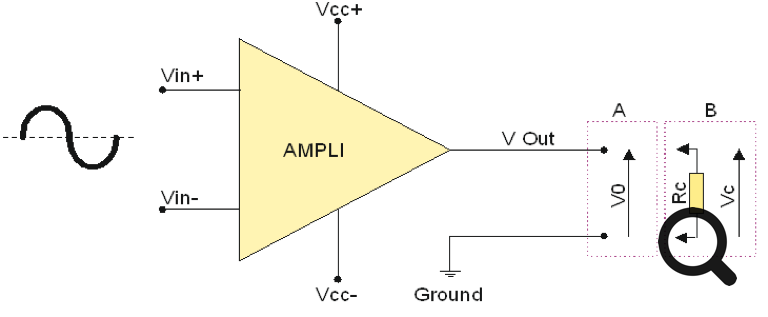

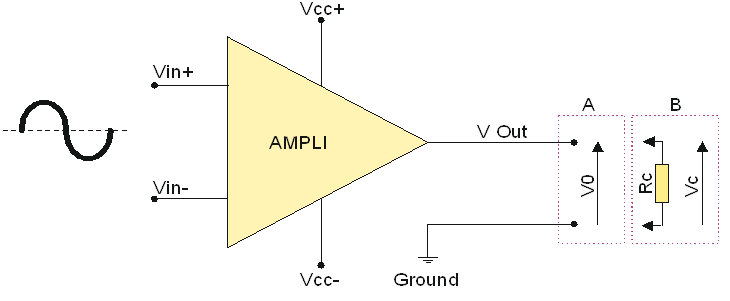

Pour mesurer la résistance interne d'un ampli la procédure est la suivante:



  • Appliquez un signal Ve à l'entrée. Ce signal doit rester stable pendant toute la mesure
  • Mesurez Vo, la tension de sortie à vide.
  • Chargez la sortie avec une résistance Rc.
  • Mesurez Vc, la tension de sortie en charge.



Ensuite effectuez le calcule suivant:



  • Ic, le courant de sortie en charge : Ic=Vc / Rc    (1)
  • ΔV, la variation de la tension de sortie : ΔV = Vo – Vc   (2)
  • La résistance interne Ri est donnée par : Ri = ΔV /  Ic    (3)



Nota 1 : Le calcul de Ri se fait à puissance réduite avec une tension de sortie de quelques volts, mais surtout pas à la puissance maximum de l'ampli afin d'éviter une chute des tensions d'alimentation, ce qui fausserait la mesure.



Nota 2 : On peut en déduire le facteur d'amortissement de l'ampli car, par définition k= Rc/Ri, donc k = Rc / Ri = Vc / ΔV

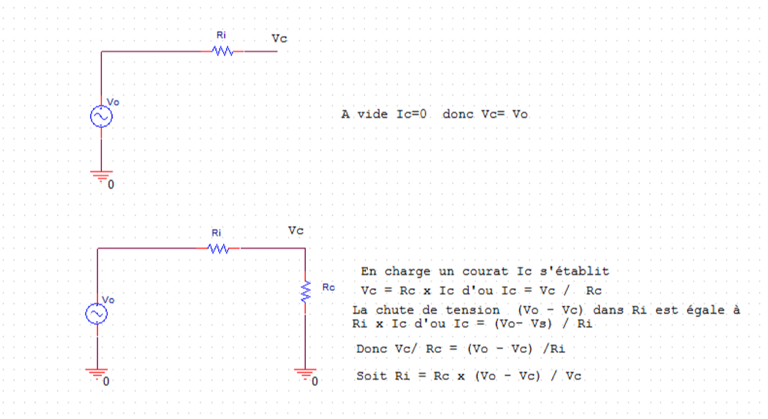

Rappel théorique : le calcul de Ri est une application de la loi des mailles de Kirchov

Pour ceux qui on des difficultés veuillez télécharger le fichier exel ci dessous:
